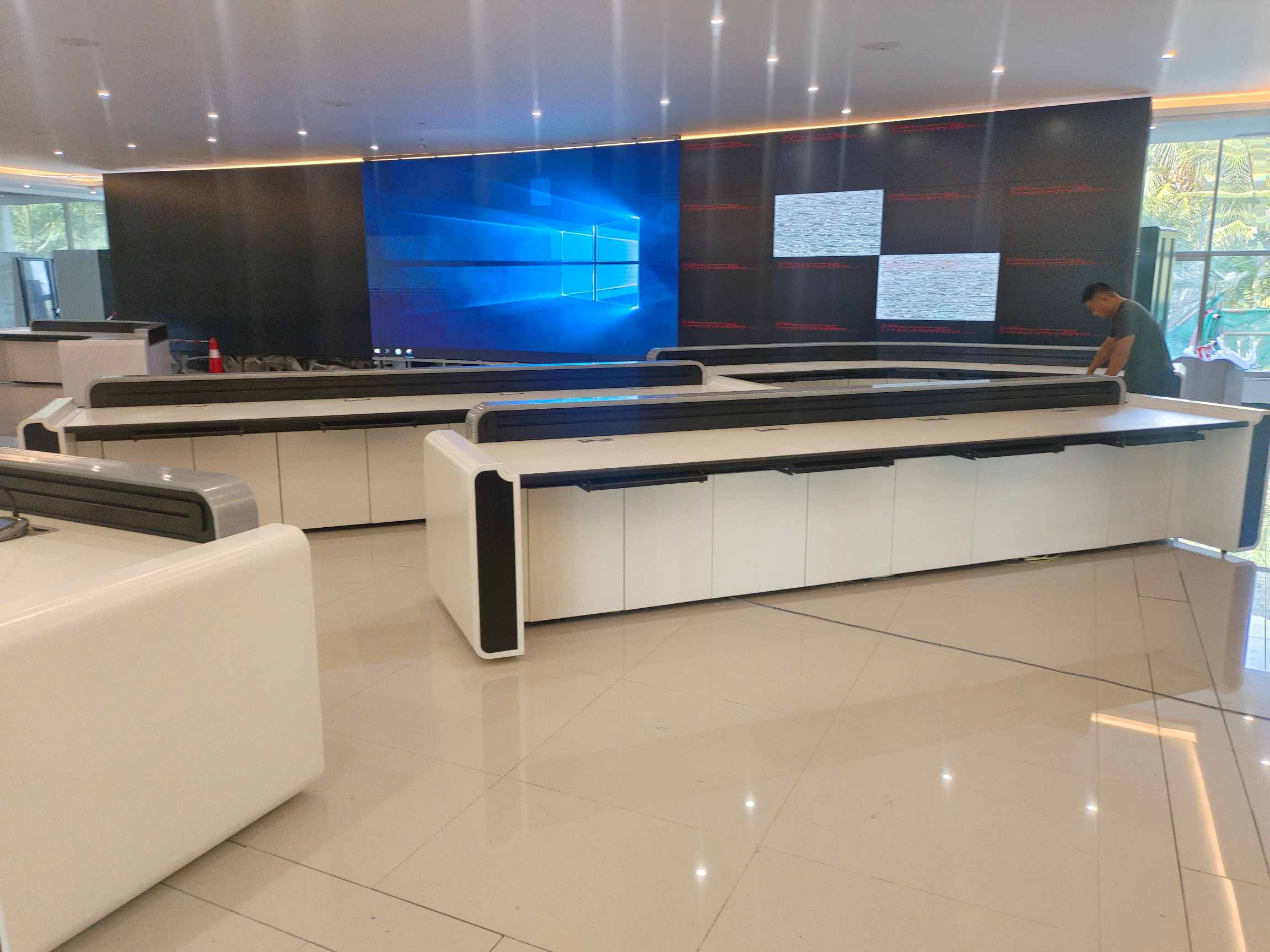

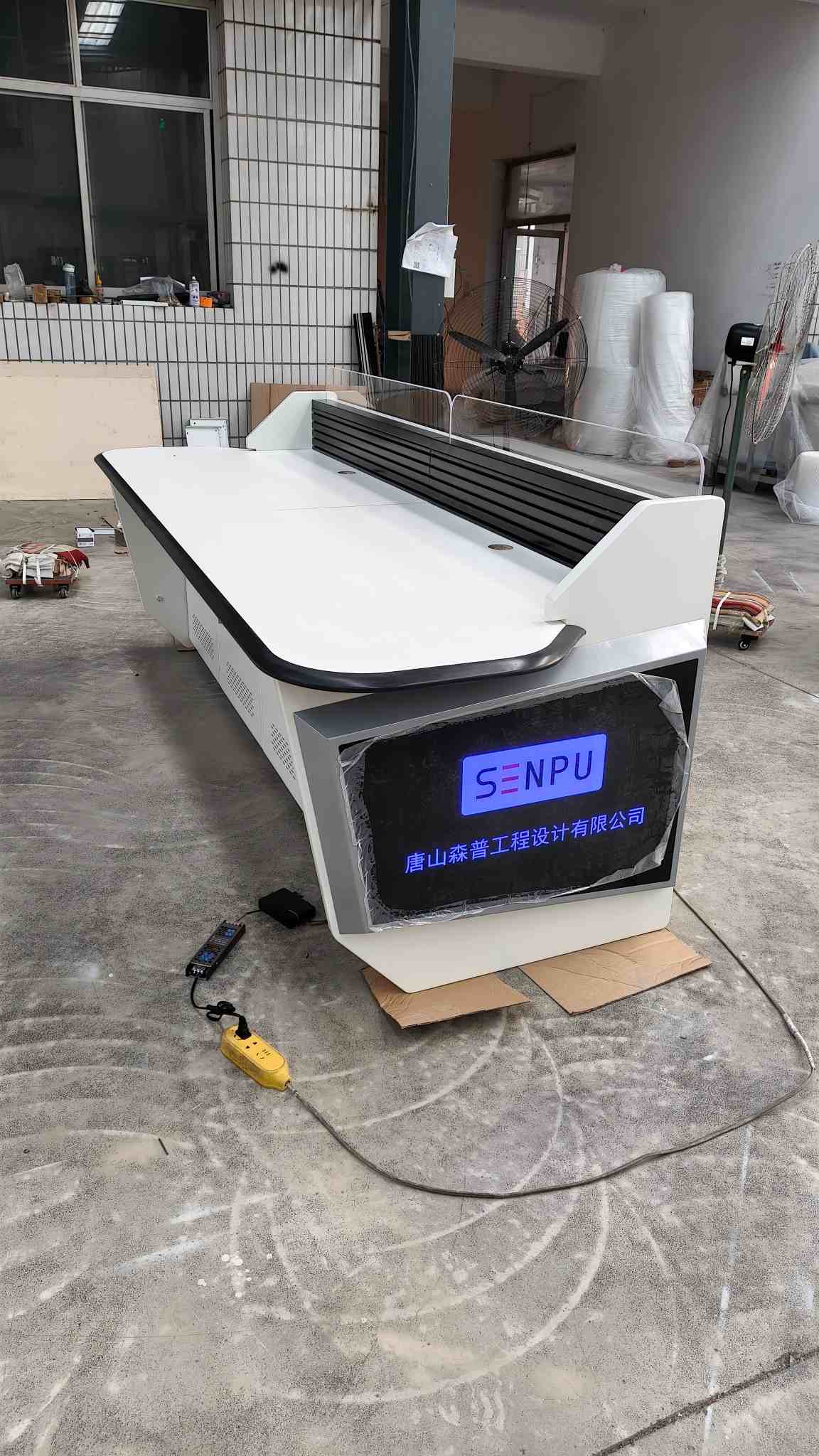

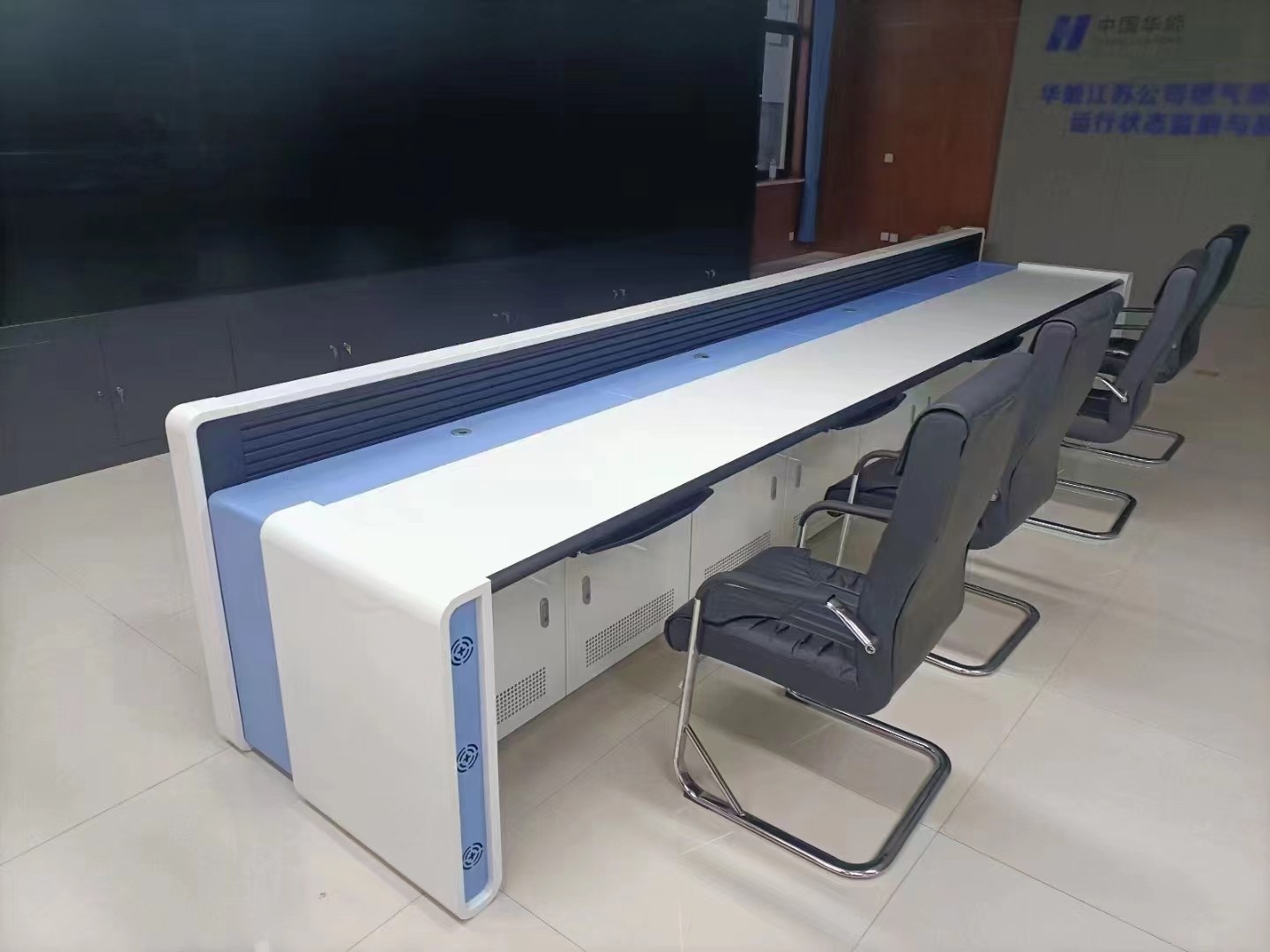

Maitinimo dispečerinė konsolė

Maitinimo dispečerinė konsolė iš Kinijos TEMERY, dar vadinama tinklo valdymo darbo stotimi arba galios stebėjimo stalu, yra skirtas žmogaus ir mašinos sąveikos terminalas, skirtas galios valdymo aplinkoms. Skirtingai nuo įprastų stalų, jis griežtai atitinka energetikos pramonės saugos standartus, EMC reikalavimus ir 24 valandų veikimo specifikacijas, plačiai naudojamas provincijos / savivaldybių dispečeriniuose centruose, paskirstymo stebėjimo patalpose, šiluminėse / hidroelektrinėse ir vėjo ir saulės energijos valdymo patalpose.

Jame naudojama modulinė surinkta konstrukcija, palaikanti tiesios, lanko formos, U formos ir kitus salės išdėstymo projektus. Kiekviena jo darbo padėtis gali būti savarankiškai konfigūruojama su kelių monitorių palaikymo sistema, paslėptu kabelių valdymu, įrangos laikymo kabina ir įžeminimo apsauga. Tai leidžia pritaikyti konfigūraciją pagal projekto mastą ir siuntimo operacijos reikalavimus.

1. Pagrindinis rėmas

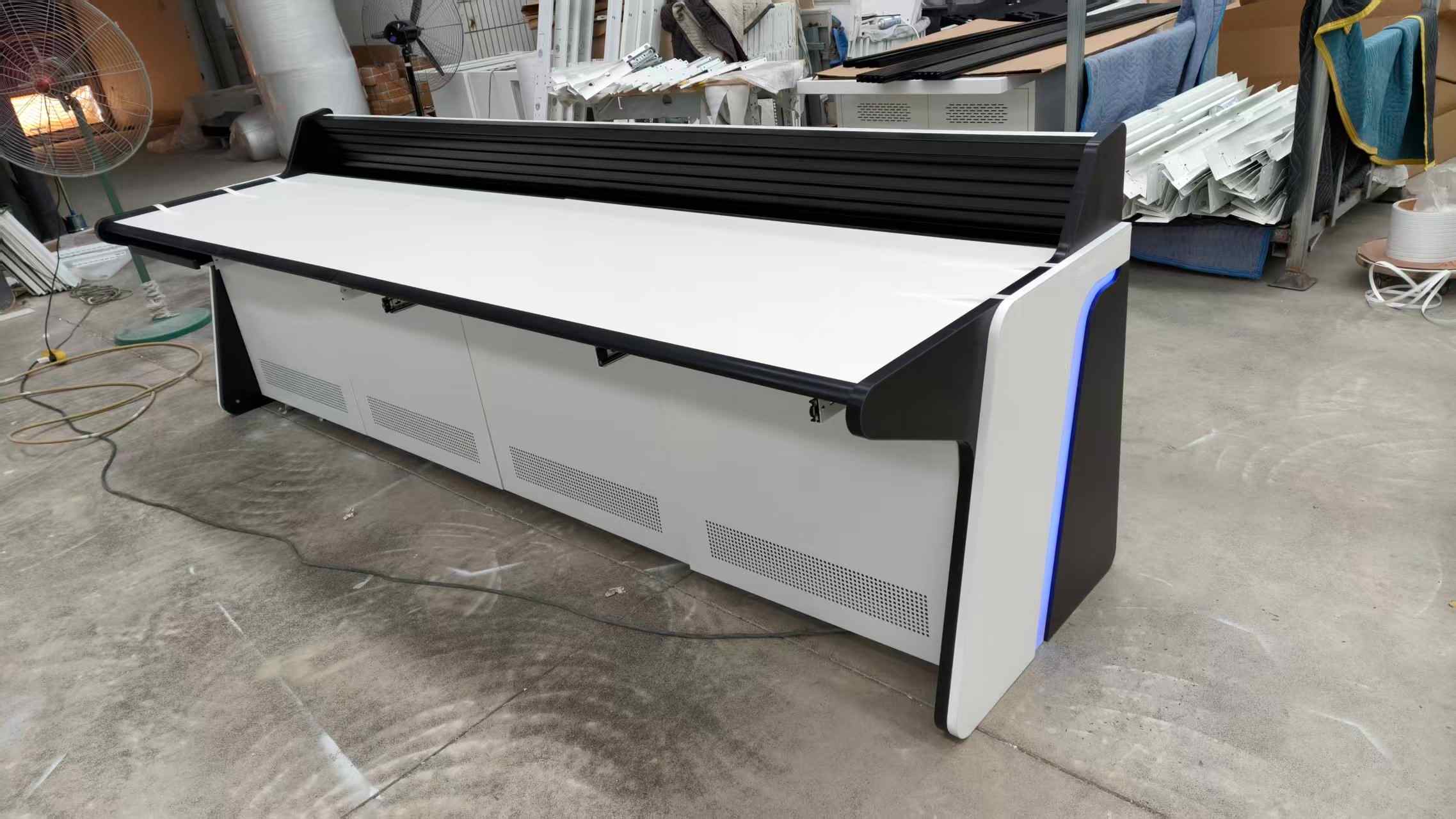

Power Dispatching Console rėmas pagamintas iš aukštos kokybės SPCC šalto valcavimo plieno plokštės, kurios storis svyruoja nuo 1,5 mm iki 2,0 mm. Visas rėmas yra ėsdinamas rūgštimi, fosfatuojamas, nuriebalinamas ir aukštos temperatūros elektrostatiniu purškimu, siekiant užtikrinti atsparumą rūdims, korozijai, atsparumą drėgmei ir atsparumą deformacijoms. Visos suvirinimo pozicijos ant jo yra sklandžiai poliruotos be aštrių kraštų.

Aukščiausios klasės versijoje panaudota 6063-T5 pramoninio aliuminio lydinio sijos konstrukcija, užtikrinanti didesnį bendrą stabilumą, lengvesnį svorį ir stipresnę apkrovą. Tvirtas rėmas gali atlaikyti ilgalaikę kelių ekranų didelę apkrovą be drebėjimo ar deformacijos, visiškai prisitaikydamas prie ilgalaikio nepertraukiamo pramoninio stebėjimo darbo.

2. Antistatinis stalviršis

Stalviršyje naudojamas importuotas HPL kompaktiškas antistatinis laminatas, speciali medžiaga, skirta maitinimo ir kompiuterių kambario valdymo įrangai. Paviršiaus savitoji varža yra stabiliai valdoma tarp 10⁶Ω ir 10⁹Ω, efektyviai atpalaiduojant statinę elektrą, susidariusią ilgai veikiant elektroninei įrangai ir apsaugant tikslius pramoninio valdymo pagrindinius įrenginius, siunčiant ryšio įrangą ir stebėjimo terminalus.

Jo stalviršis yra atsparus ugniai, aukštai temperatūrai, įbrėžimams ir smūgiams. Dėvėjimui atspari klasė atitinka ilgalaikius aukšto dažnio klaviatūros ir pelės veikimo reikalavimus, neblunka, nesilupa ir nesutrūkinėja po naudojimo metų.

3. Stiprios ir silpnos srovės izoliavimo laidų sistema

Jame įrengtos dvigubos nepriklausomos magistralinės konstrukcijos stipriai ir silpnai srovei. Gaminio viduryje yra metalinė izoliacinė plokštė, kad būtų galima visiškai atskirti maitinimo linijas ir signalines linijas, išvengiant elektromagnetinio skersinio pokalbio, ekrano mirgėjimo, signalo vėlavimo ir duomenų paketų praradimo dėl srovės trukdžių.

Kiekvienai jo stočiai rezervuojamos nepriklausomos laidų angos, vielos grioveliai ir apatiniai laidų kanalai. Visi laidai ant jo yra paslėpti ir tvarkingi, todėl vėliau galima atlikti įrangos priežiūrą, pakeisti linijas ir atnaujinti sistemą. Visoje maitinimo dispečerinėje konsolėje yra standartiniai įžeminimo gnybtai, užtikrinantys saugią potencialo išlyginimo apsaugą, atitinkančią energetikos pramonės saugos standartus.

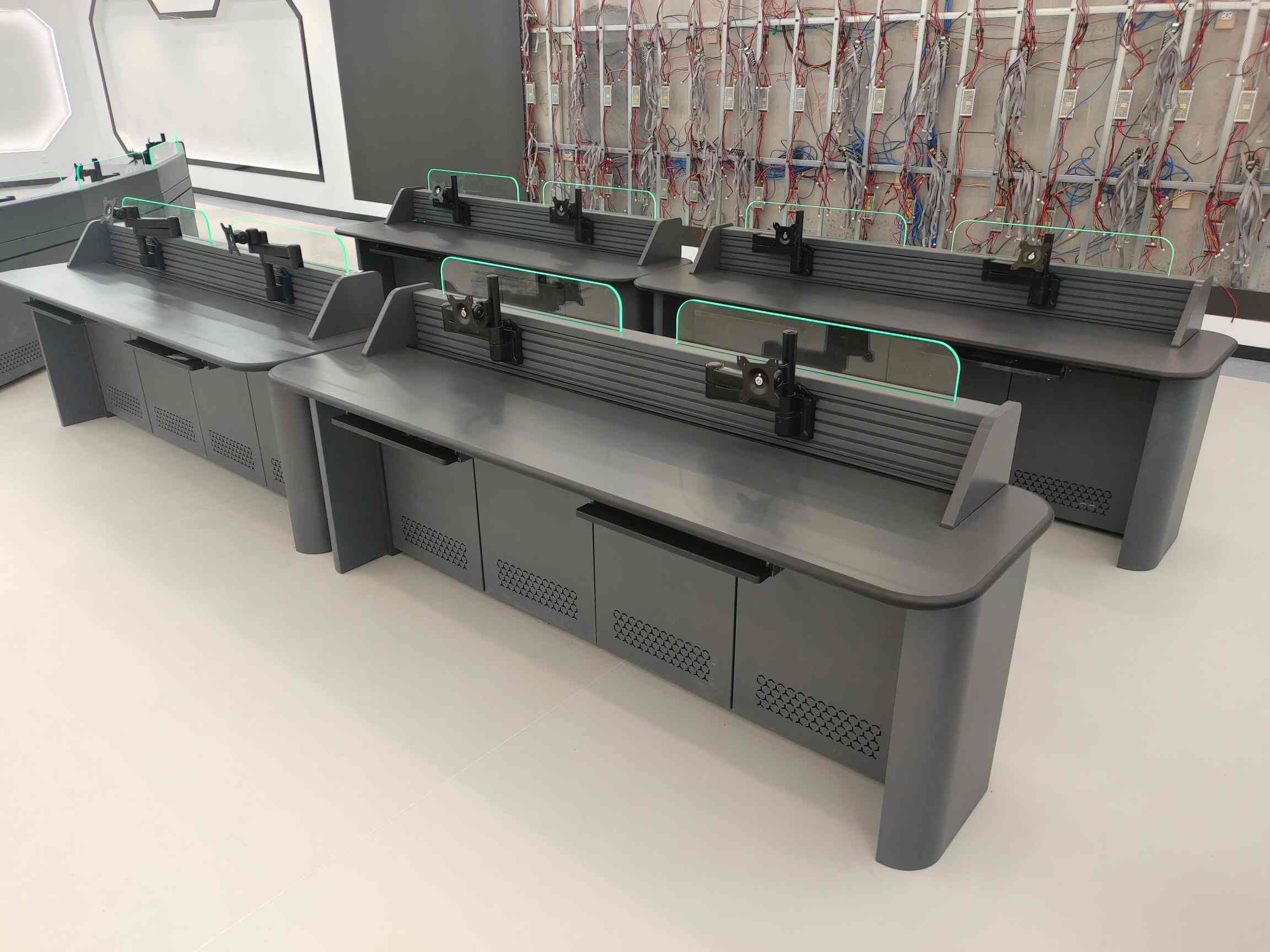

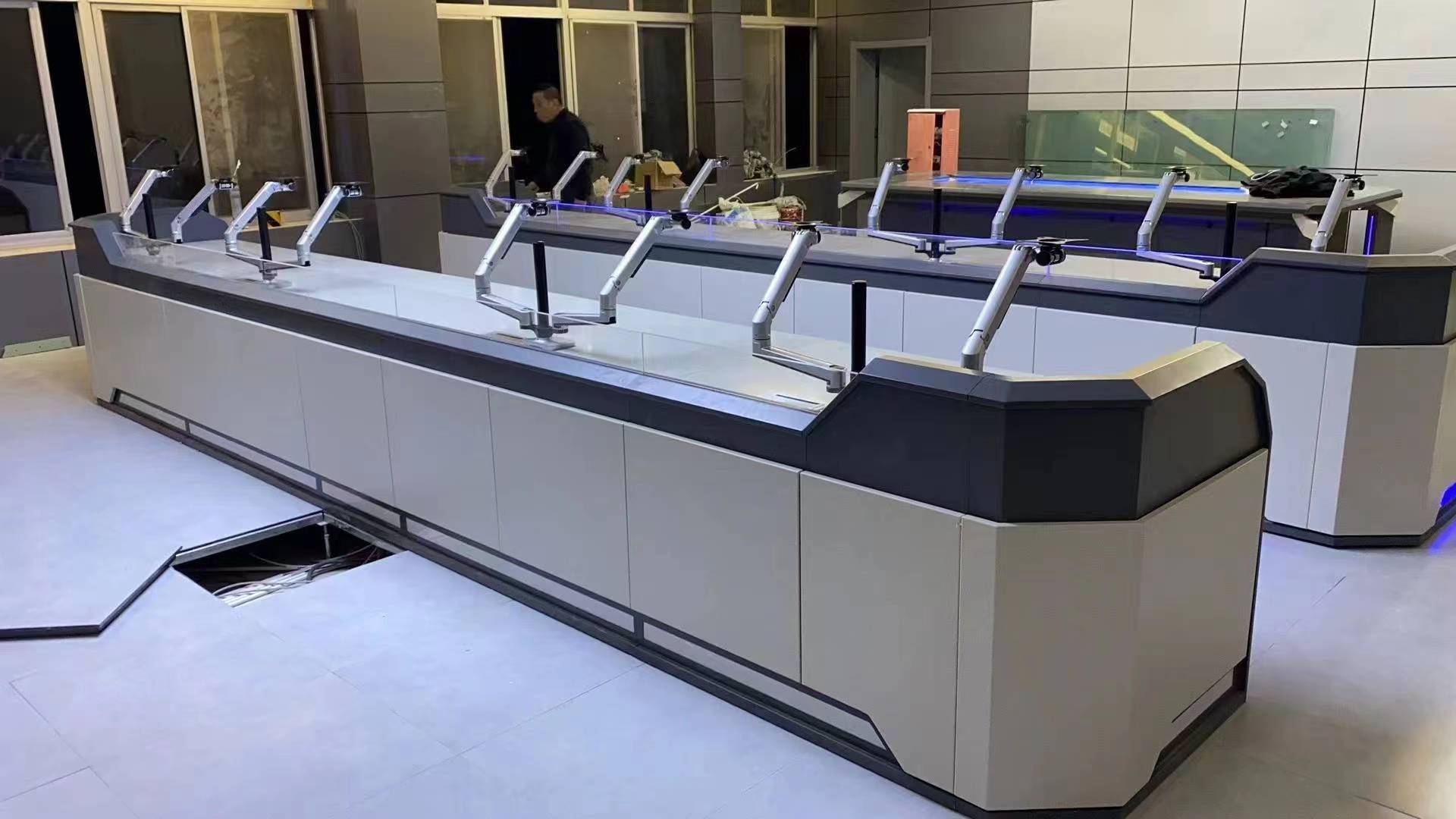

4. Kelių ekranų tvirtinimo kronšteinų sistema

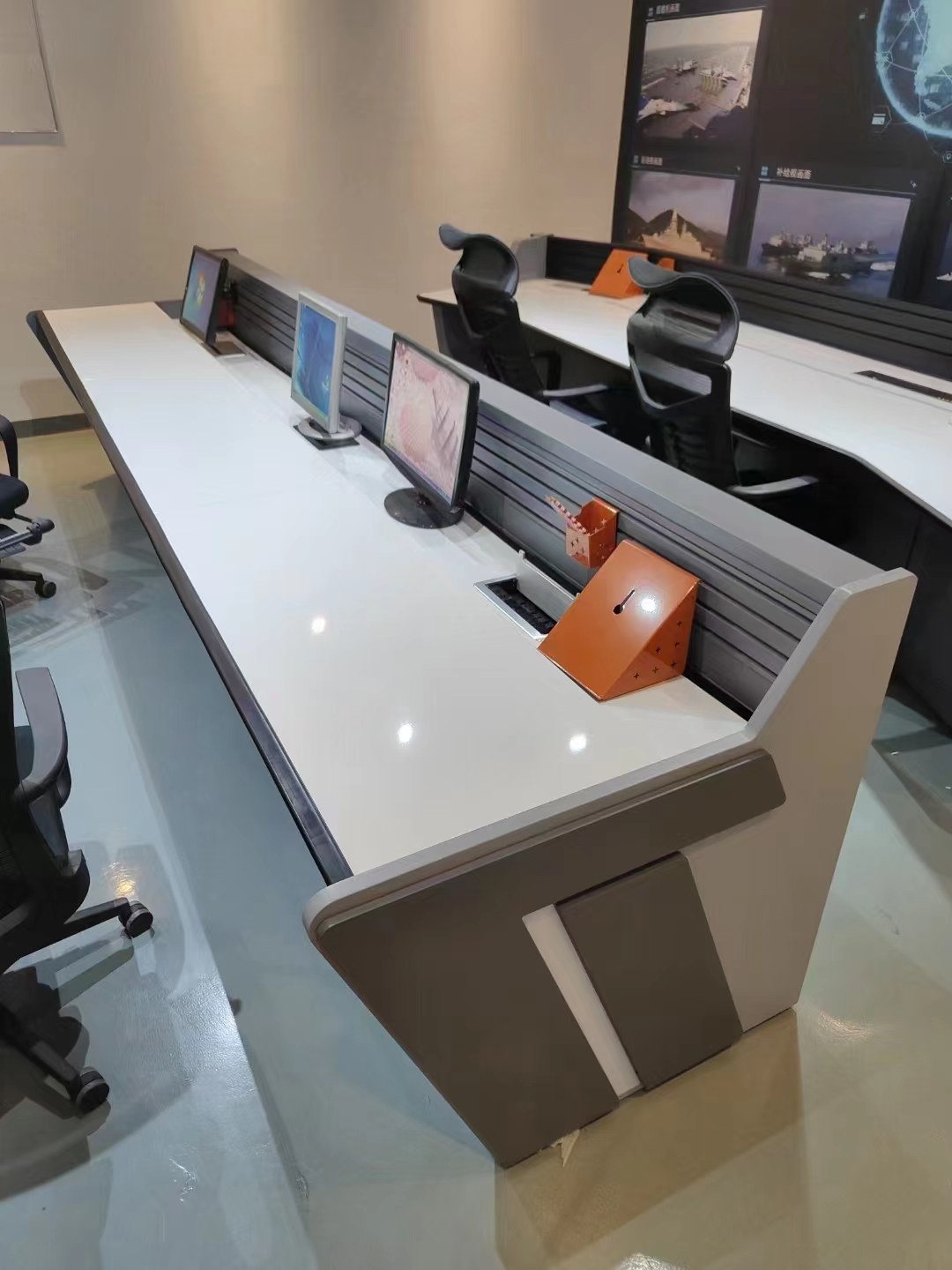

Galinėje jo dalyje yra integruotas pastorintas monitoriaus tvirtinimo laikiklis, kuriuo vienoje stotyje galima nešti nuo 2 iki 6 monitorių. Laikiklis turi sustiprintą plieninę konstrukciją, turinčią didelę apkrovą, reguliuojamą aukštyn-žemyn ir kairėn-dešiniojo kampą bei lankstų ekrano išdėstymą.

Laikiklis tinkamas rodyti elektros tinklo diagramas, siuntimo duomenų kreives, įrangos veikimo būseną, stebėjimo vaizdo įrašus realiuoju laiku ir kelių sistemų sinchroninio rodymo reikalavimus. Ilgalaikio veikimo metu laikiklis išlieka stabilus, nedrebėdamas, užtikrindamas aiškias ir stabilias stebėjimo nuotraukas.

5. Ergonomiškas humanizuotas dizainas

Stalviršis pritaikytas labai ergonomiškai, kad optimizuotų operatoriaus žiūrėjimo kampą ir sumažintų akių nuovargį. Jame yra paslėptas ištraukiamas klaviatūros dėklas ir sklandžiai stumdomas bėgelis, taupantis erdvę ir užtikrinantis tvarkingą darbalaukį.

„Power Dispatching Console“ siūlo papildomą elektrinio aukščio reguliavimo funkciją, kuri palaiko pakaitinį darbą sėdint ir stovint, efektyviai pagerindama ilgalaikį dispečerių darbo komfortą. Bendra lanko nuožulnumo konstrukcija apsaugo nuo susidūrimo sužalojimų, visiškai atitinka pramonės valdymo patalpų saugos ir humanizuoto dizaino standartus.

6. Modulinė plėtimosi struktūra

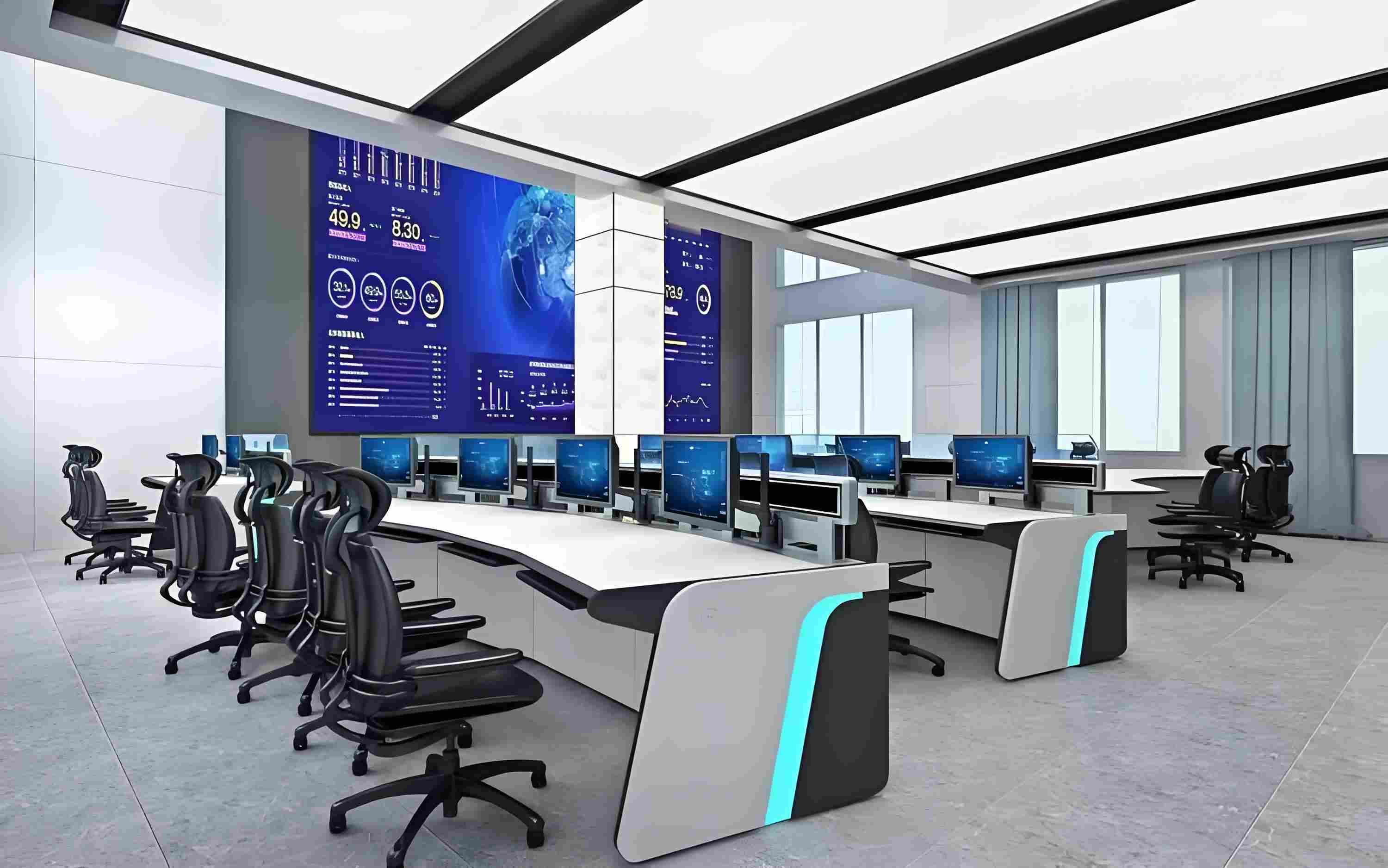

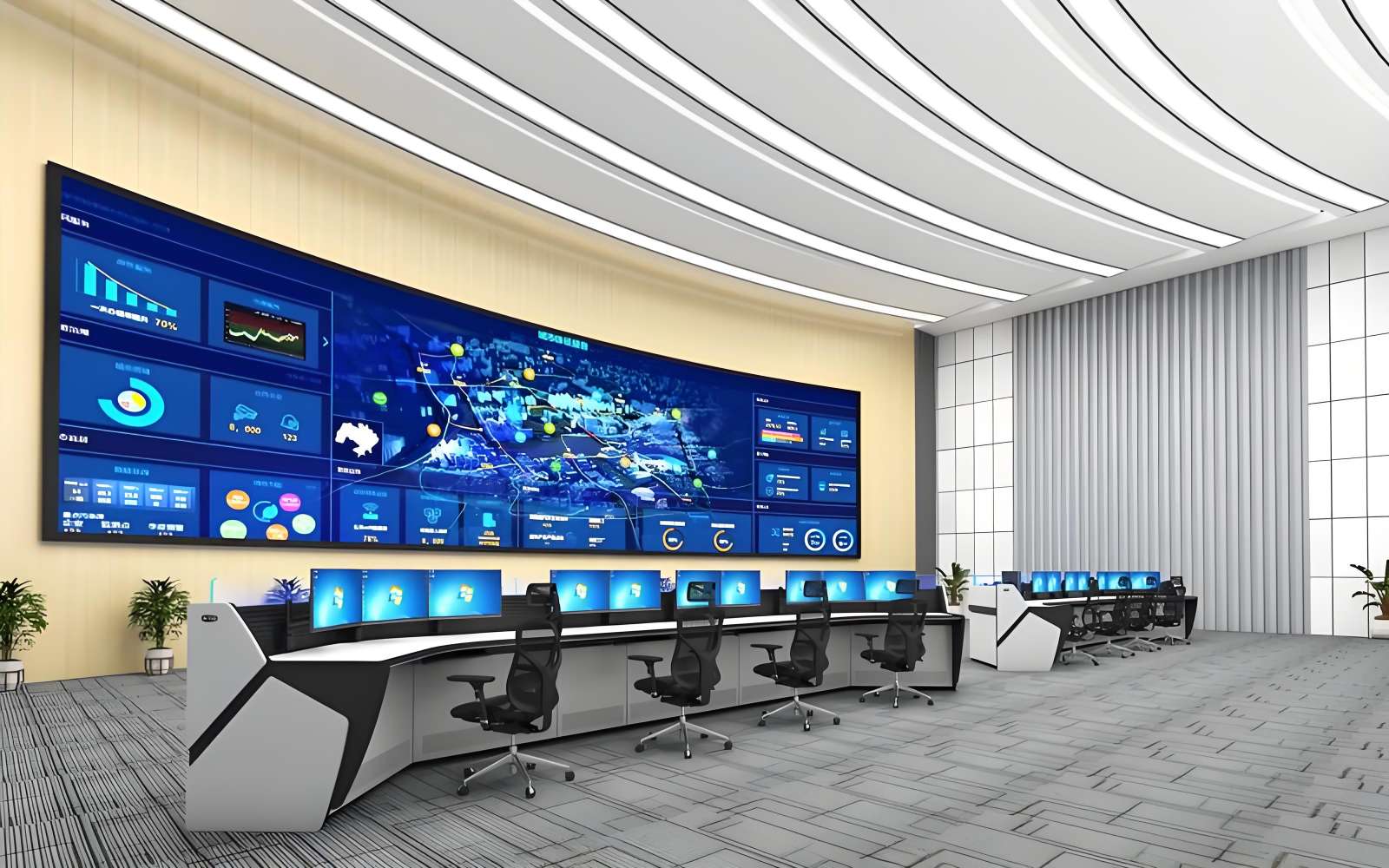

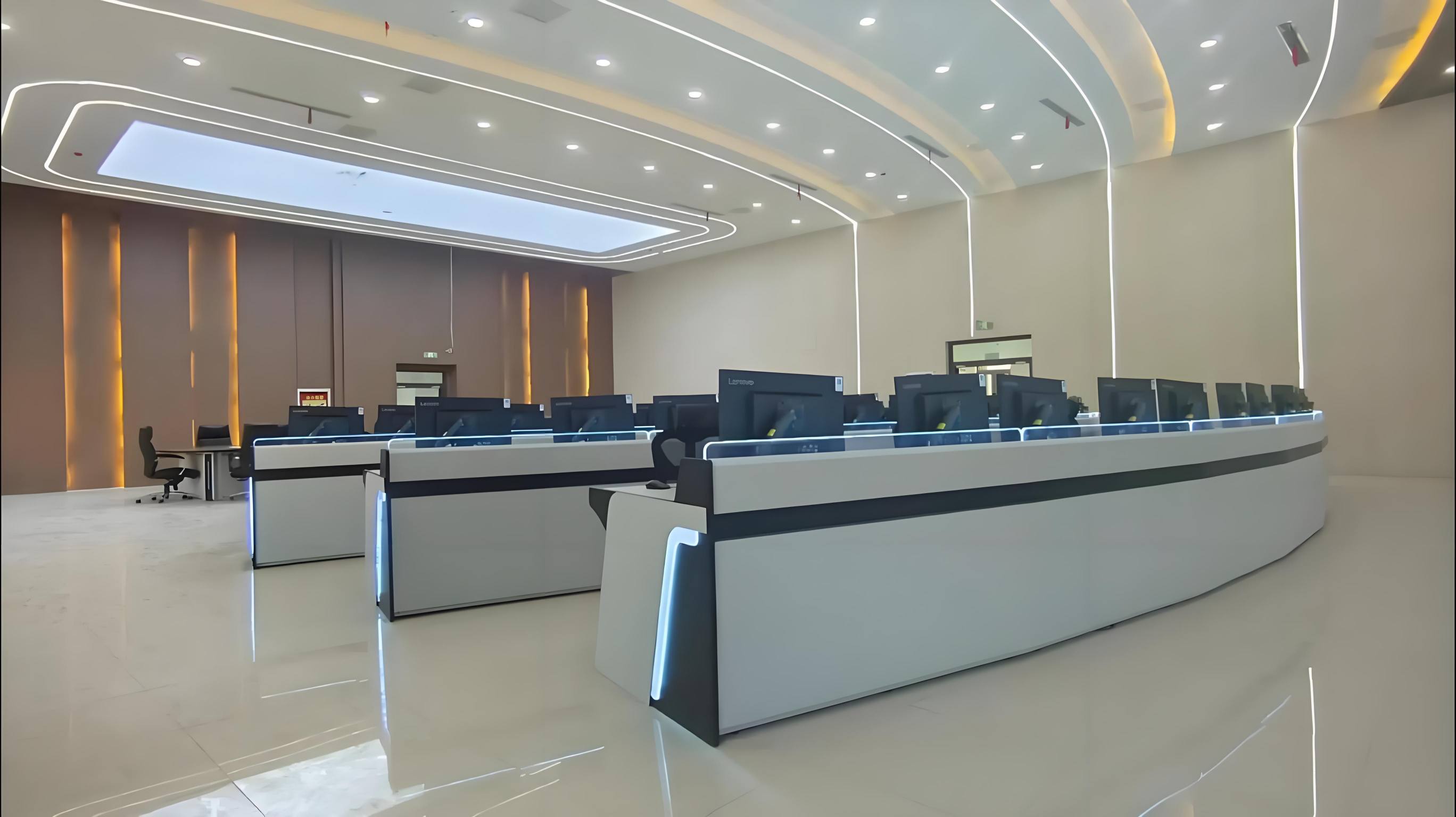

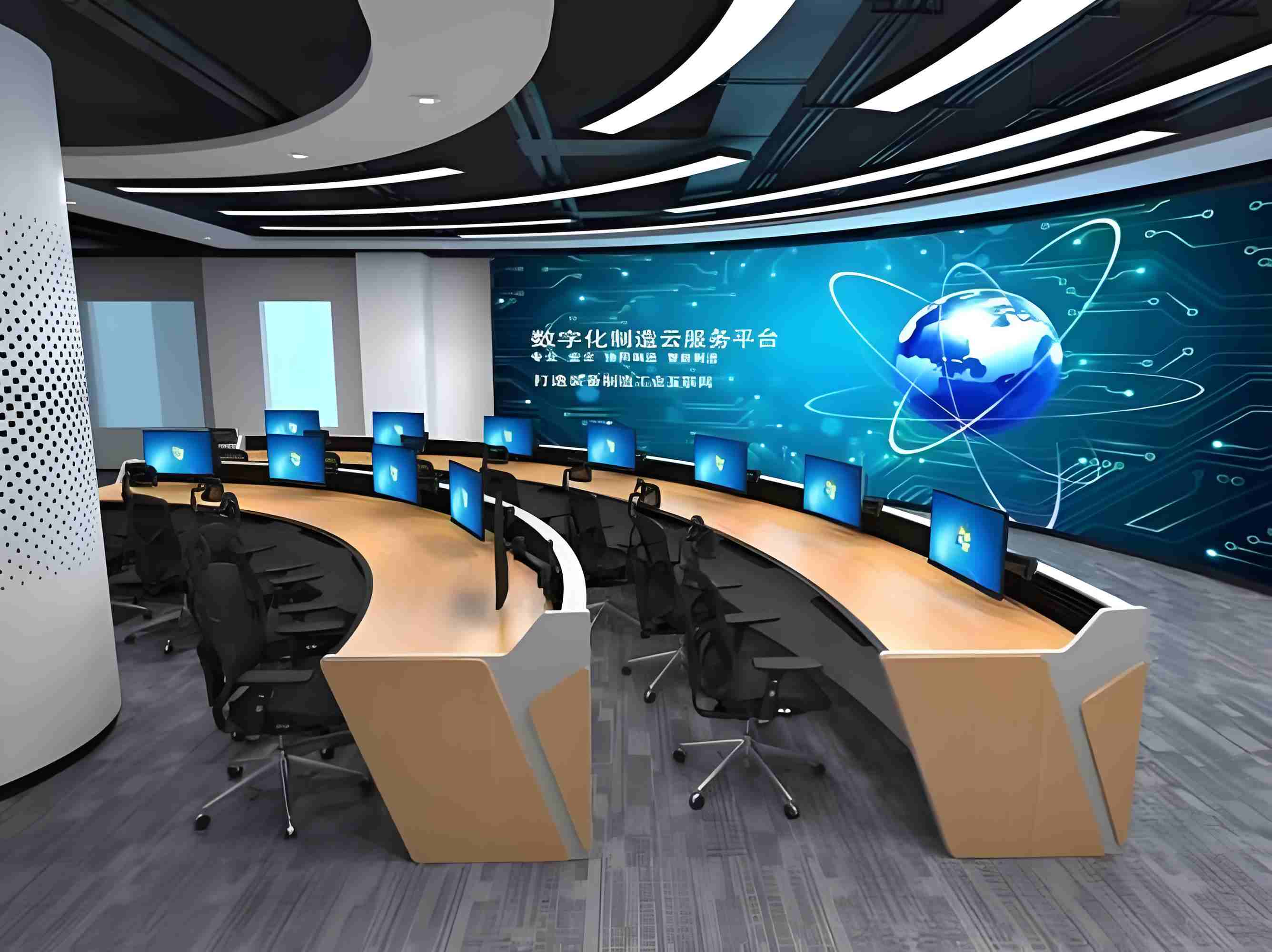

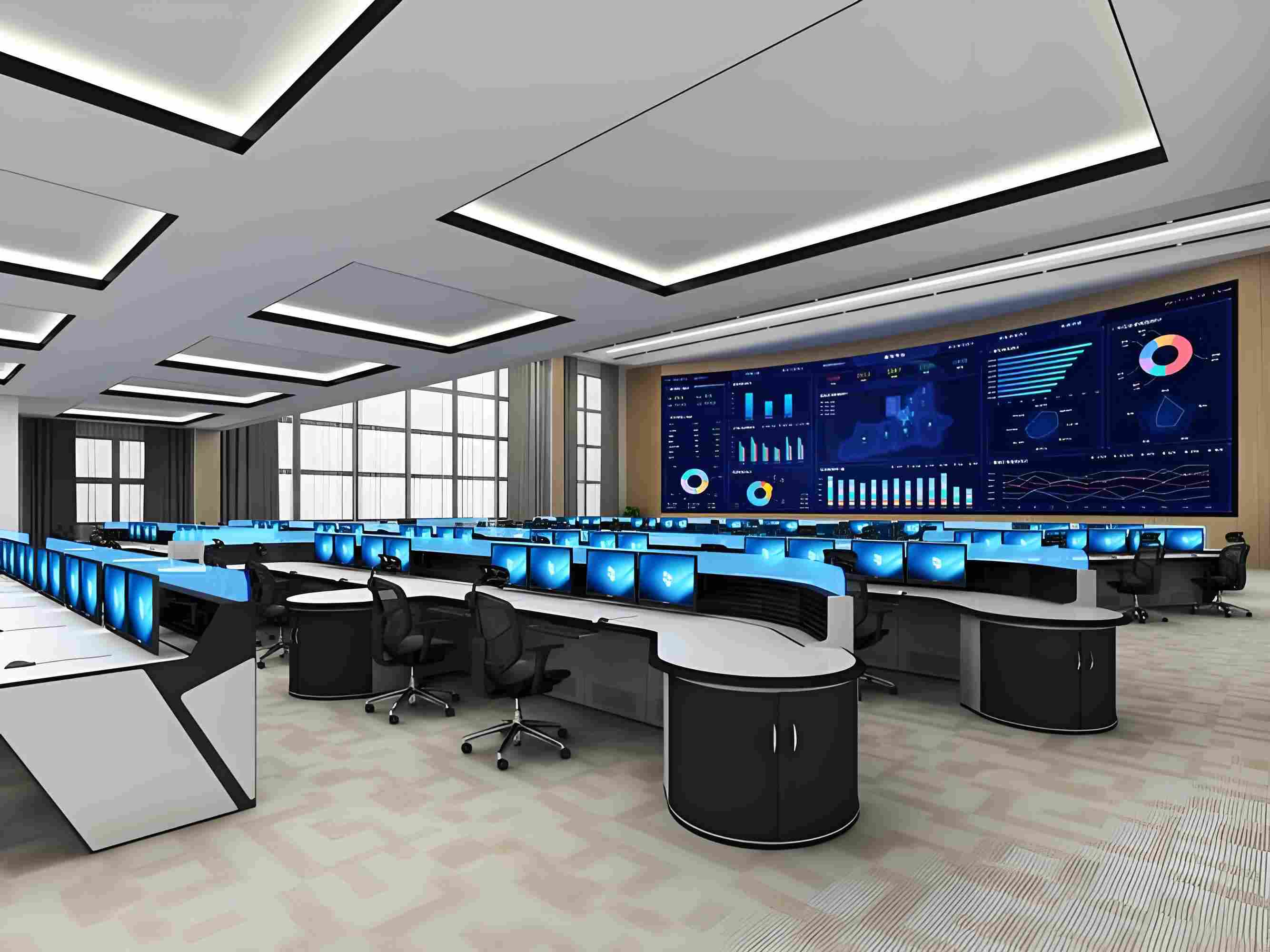

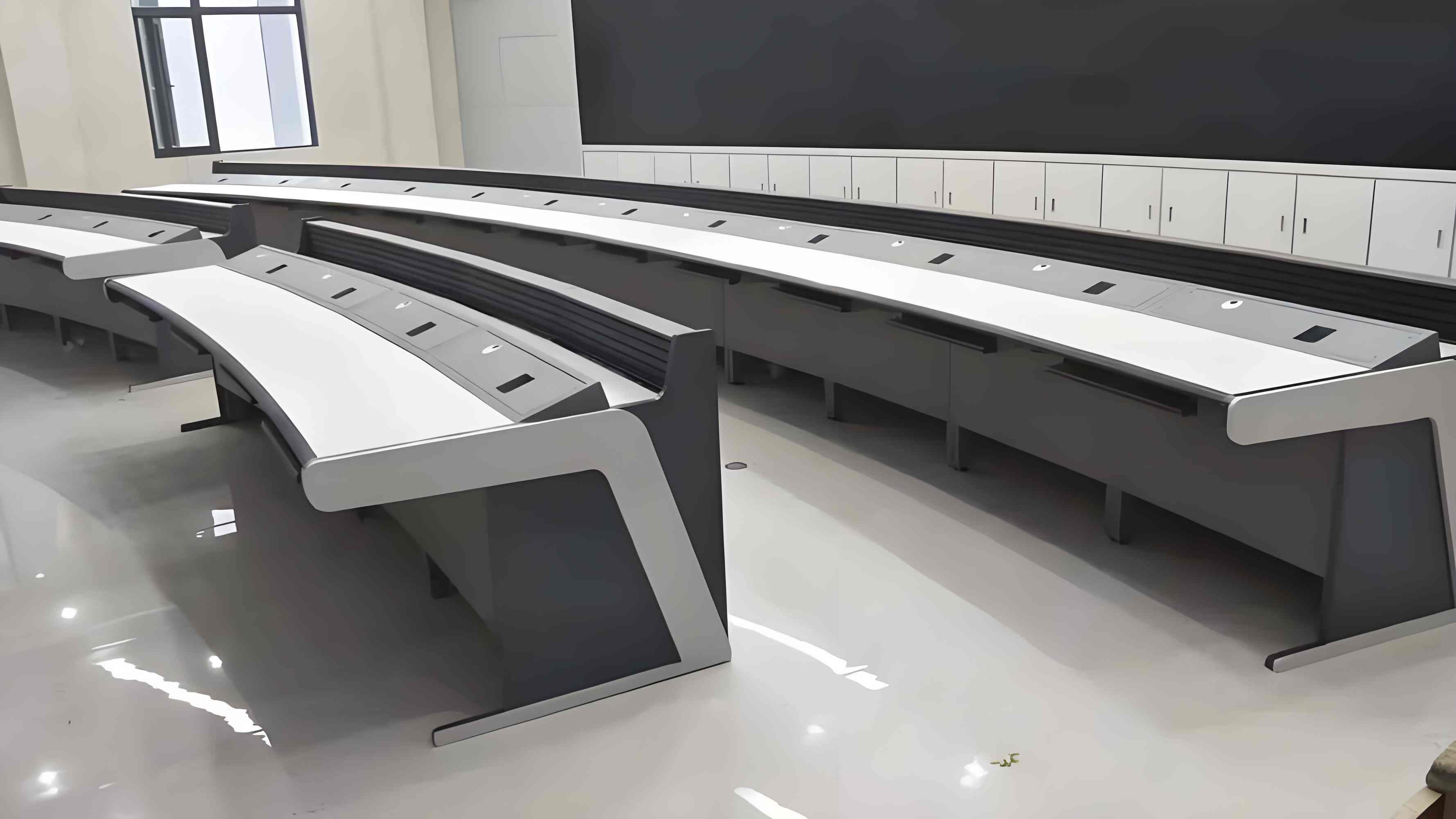

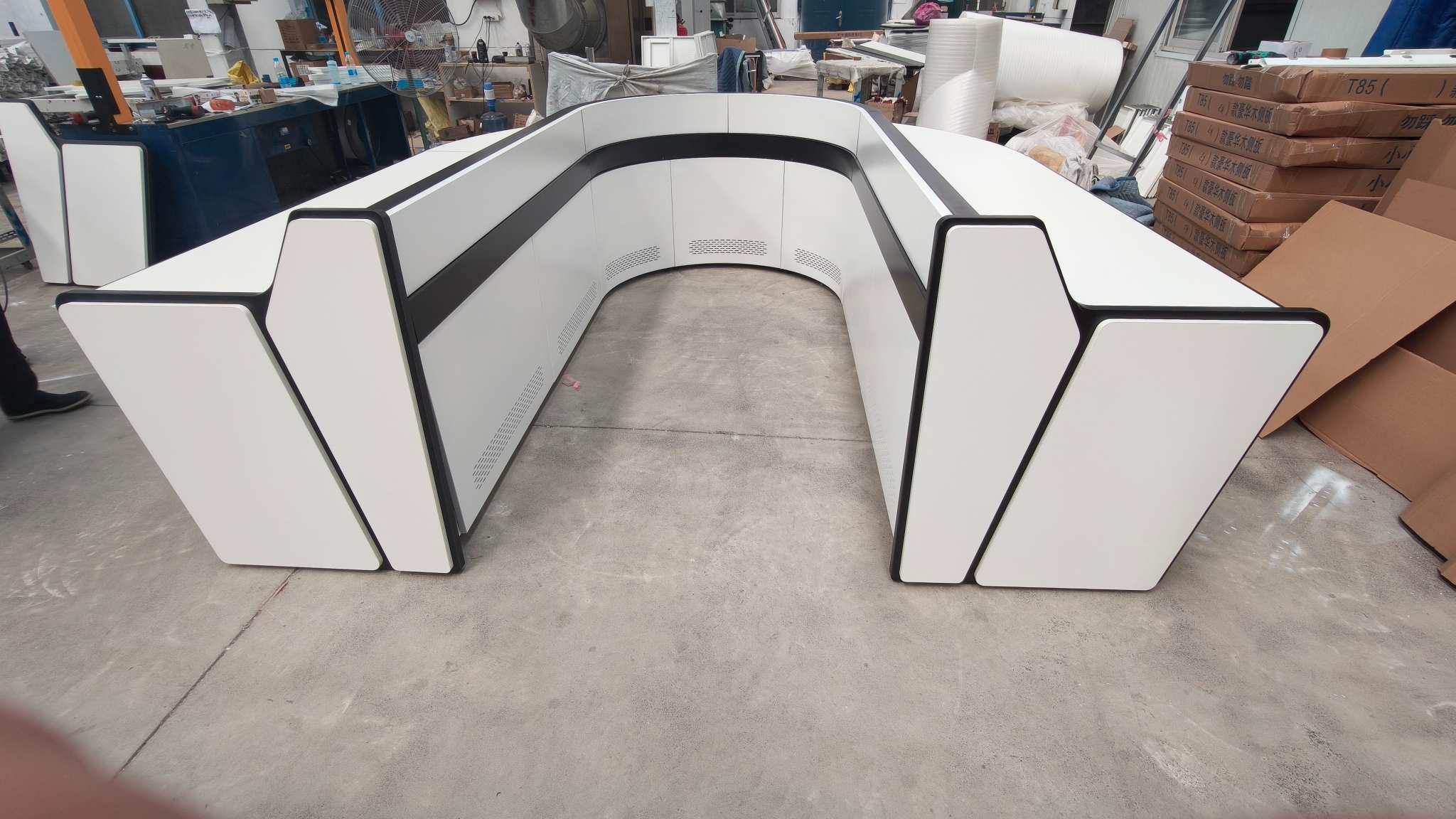

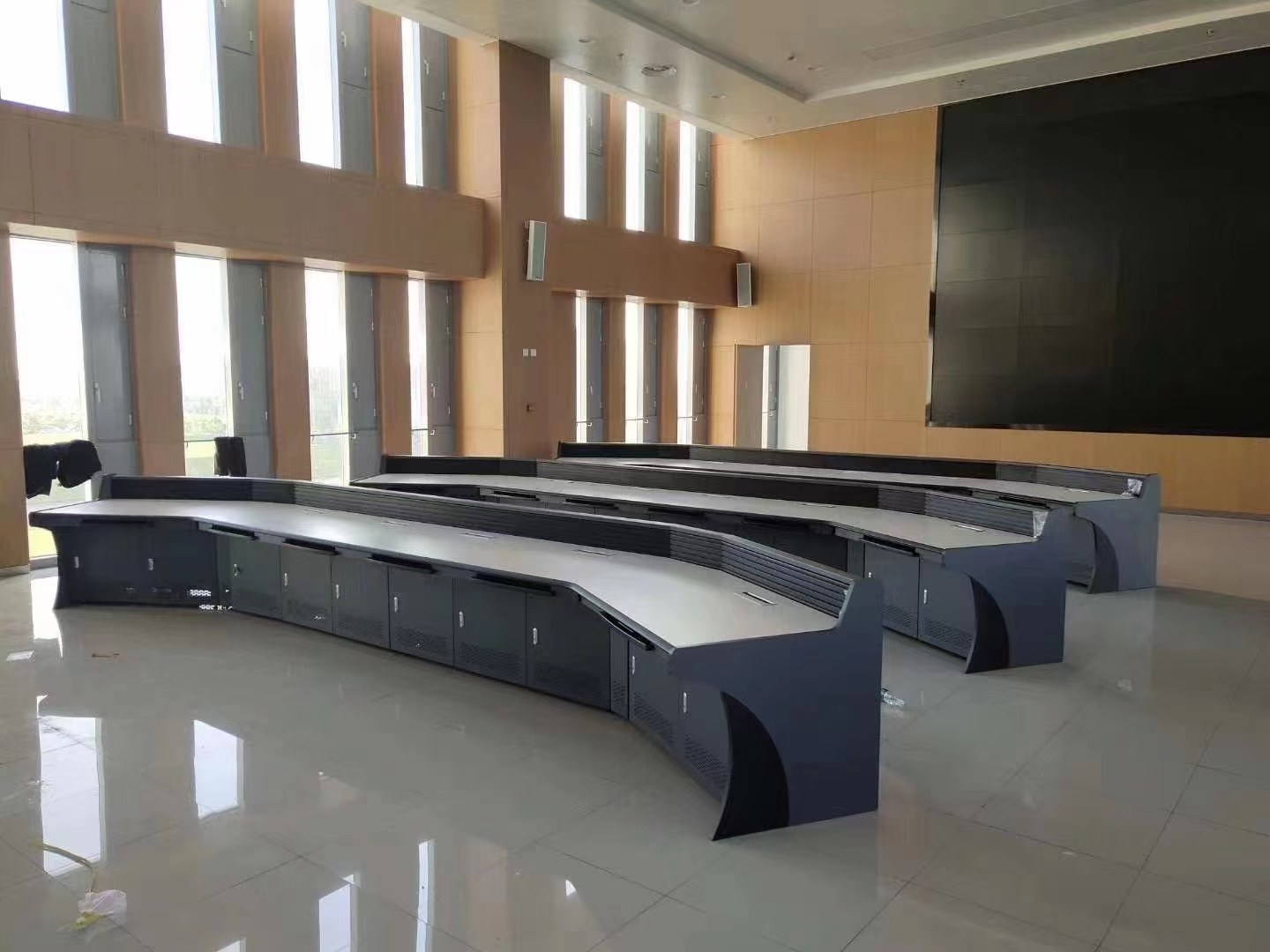

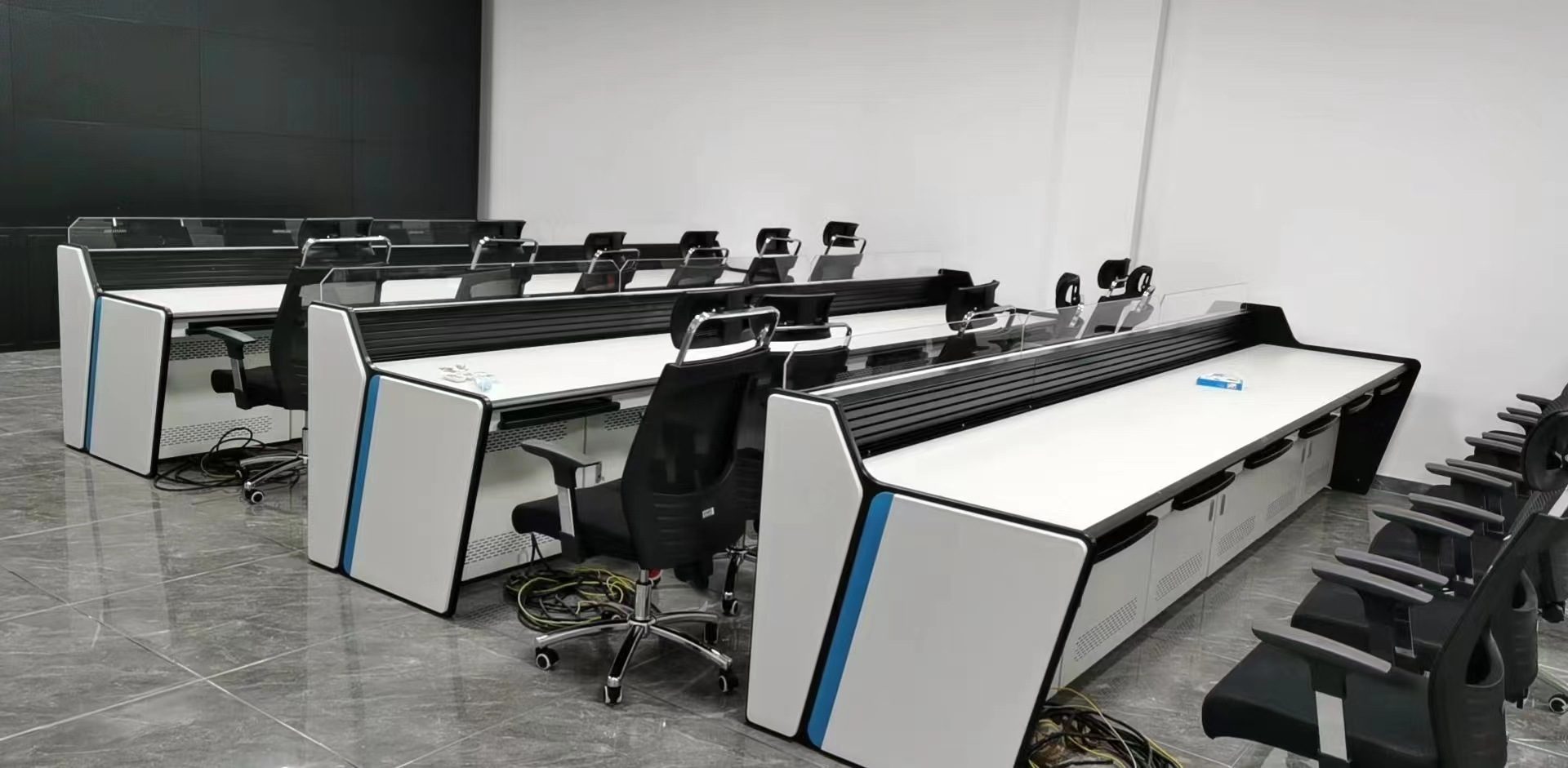

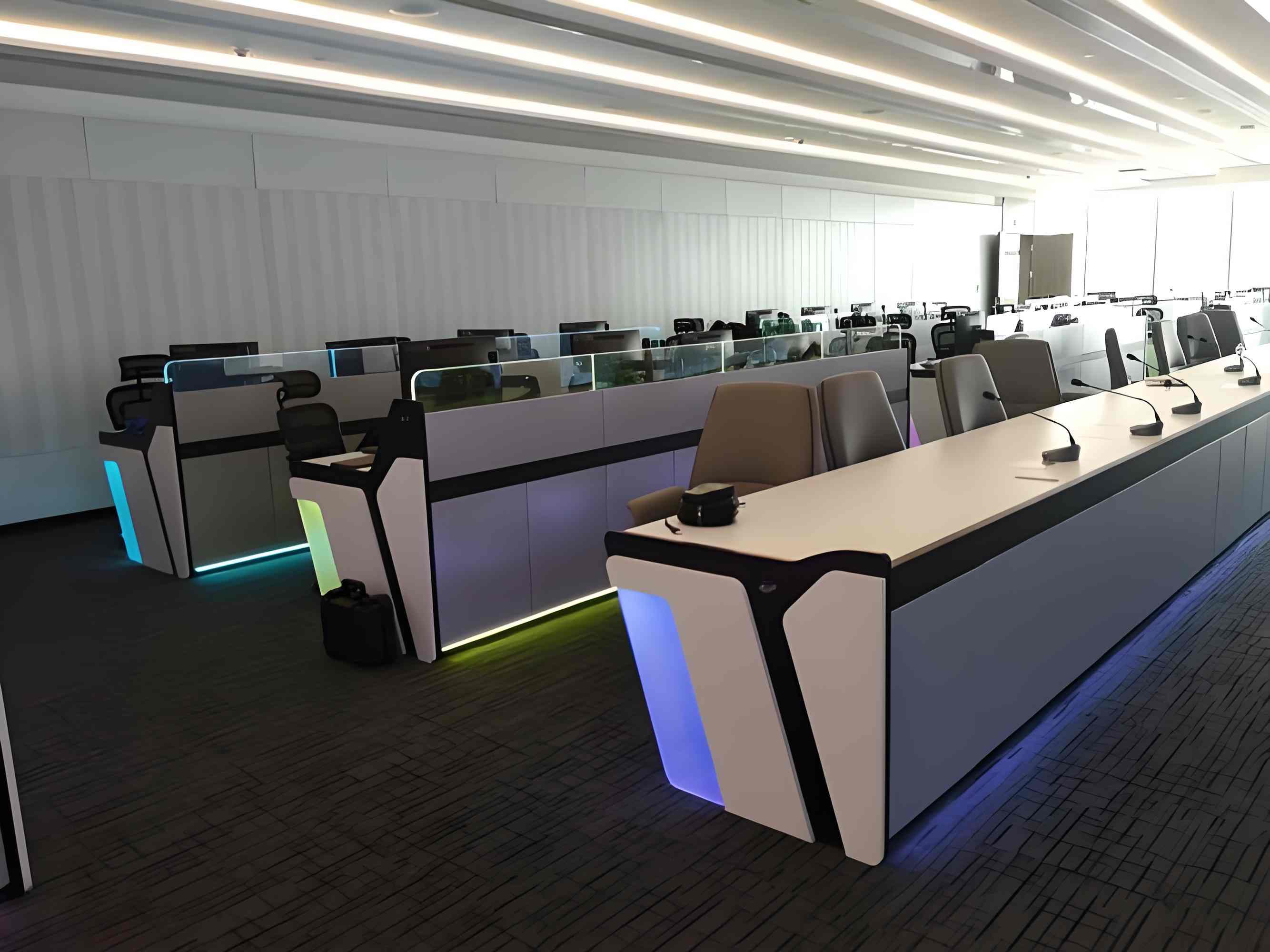

Produktas pritaiko visiškai modulinę standartizuotą gamybą, palaikantį neribotą vienos ar kelių stočių sujungimą. Priklausomai nuo valdymo patalpos dydžio, maitinimo dispečerinė konsolė gali būti sujungta į linijinį, lankinį, U tipą ir kitus bendrus išdėstymus.

Modulinė struktūra leidžia nemokamai papildyti, sumažinti ir pakeisti funkcinius modulius, palengvinant vėlesnę salės rekonstrukciją, pajėgumų didinimą ir įrangos atnaujinimą. Jis tinka mažoms skirstomųjų tinklų valdymo patalpoms, vidutinio dydžio elektrinių centrinėms valdymo patalpoms ir didelėms provincijos tinklo dispečerinėms salėms.

Produkto privalumai

Jis pritaikytas energetikos pramonės 24/7 didelio intensyvumo stebėjimo scenarijams. Power Dispatching Console demonstruoja išskirtinius antielektromagnetinių trukdžių, statinio pašalinimo, saugos, konstrukcijos stabilumo ir ilgalaikio patvarumo pranašumus.

Palyginti su įprastais stebėjimo stalais, jis yra profesionalesnis, saugesnis ir labiau pritaikomas sudėtingoms galios elektromagnetinėms aplinkoms.

Visos medžiagos yra atsparios ugniai, ekologiškos ir patvarios, atitinkančios tarptautinius pramonės saugos standartus ir energetikos pramonės tikrinimo reikalavimus. Produktas yra pageidaujama valdymo darbo vieta elektros tinklų įmonėms, elektrinėms, naujiems energetikos projektams ir energetikos EPC įmonėms.

Taikymo sritis

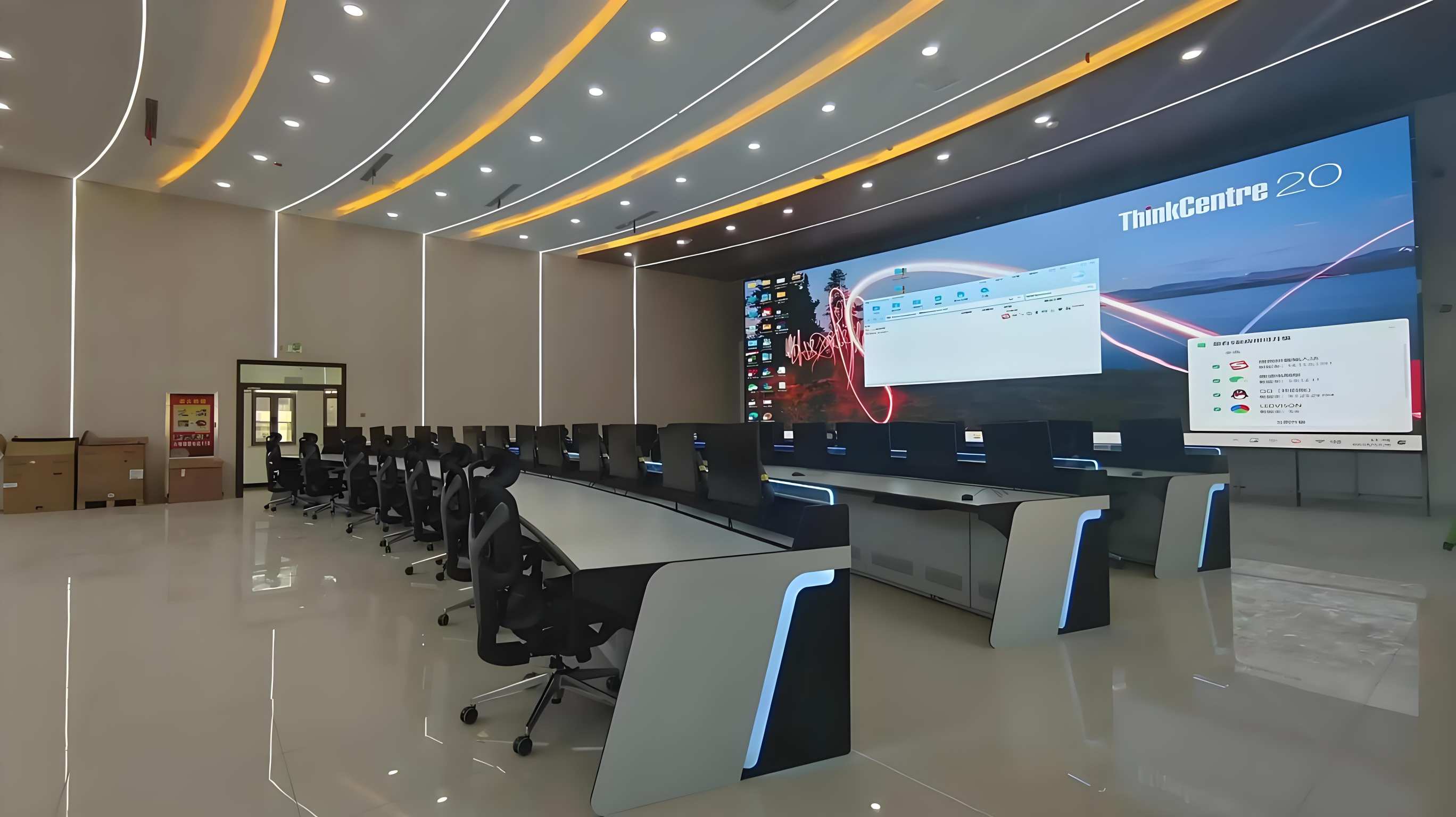

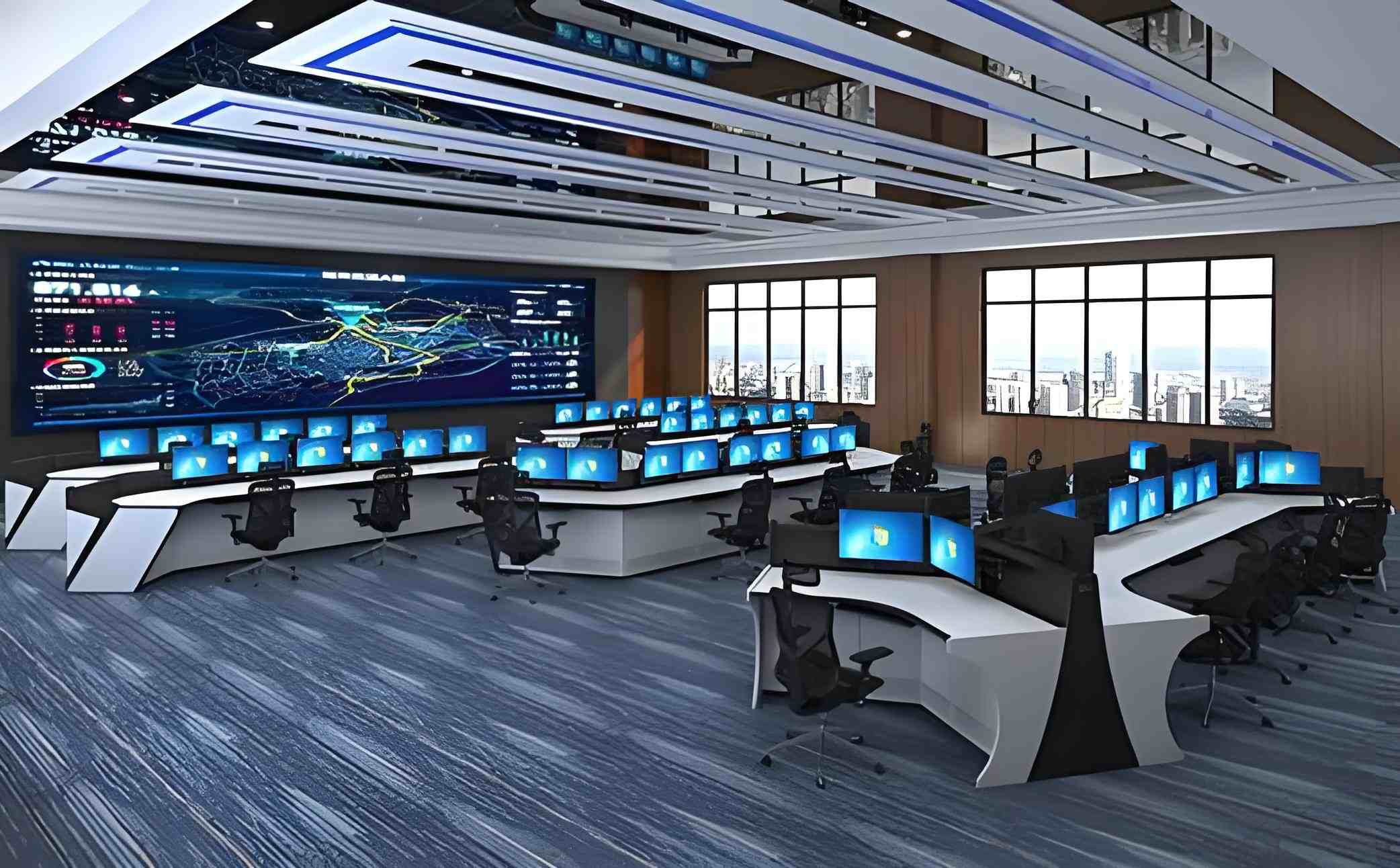

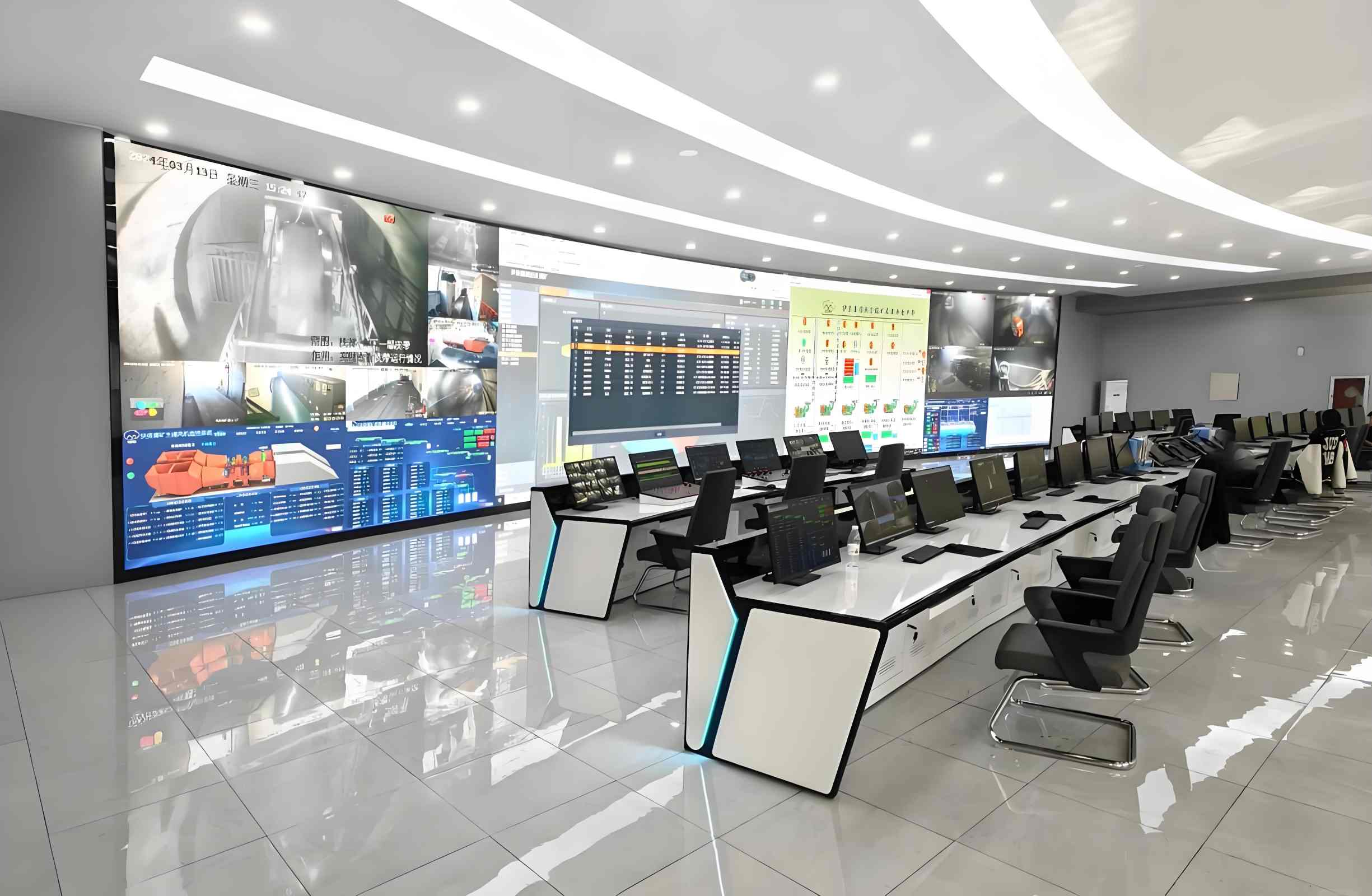

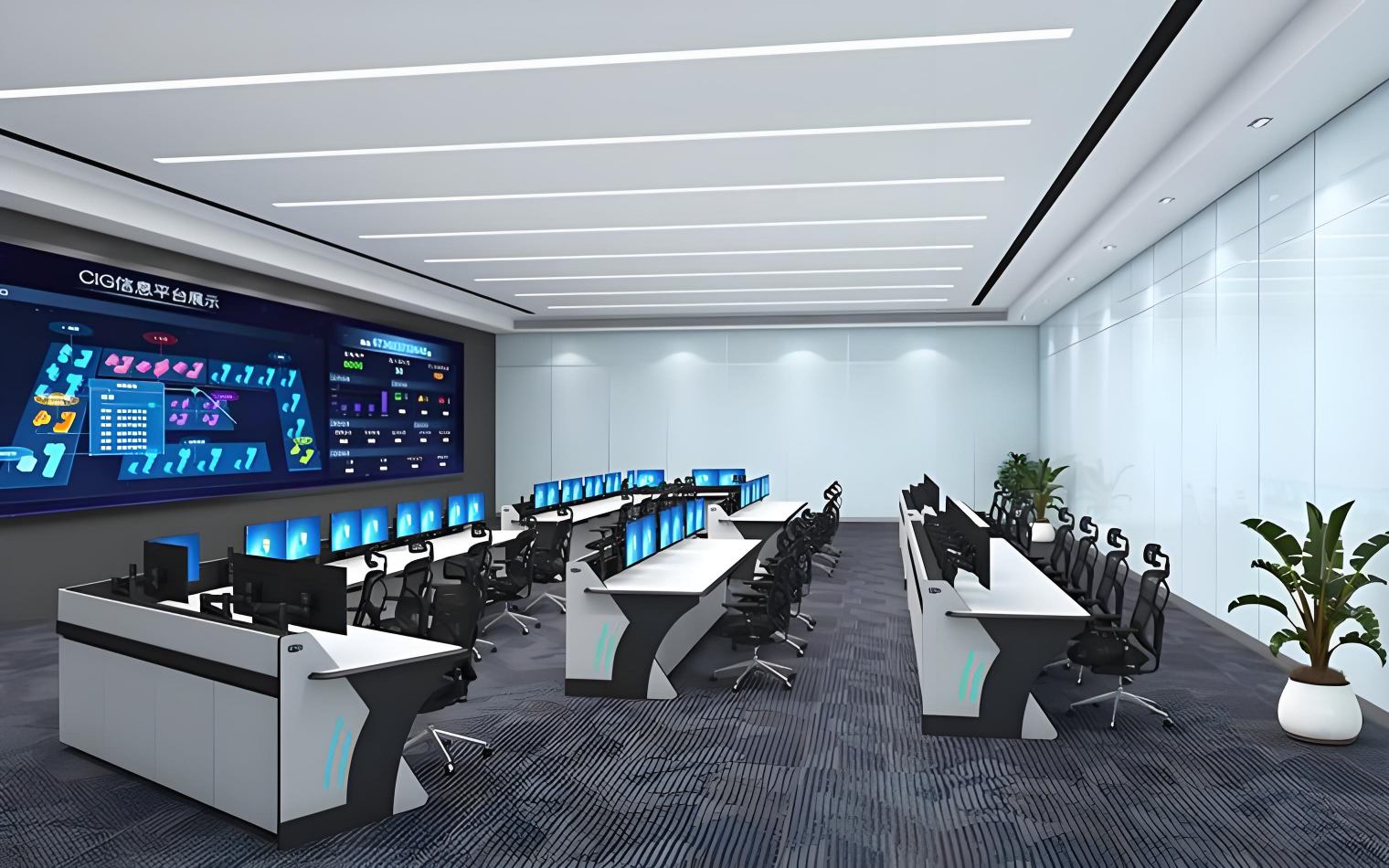

Maitinimo dispečerinė konsolė taikoma elektros tinklų dispečeriniams centrams, savivaldybių elektros biurų valdymo patalpoms, skirstomųjų tinklų stebėjimo centrams, šiluminių elektrinių centriniams valdymo kambariams, hidroelektrinių stebėjimo patalpoms, vėjo ir saulės energijos valdymo centrams, energijos kaupimo stočių stebėjimo patalpoms, pastočių centralizuoto valdymo kambariams ir elektros ryšių planavimo centrams.

Techniniai parametrai

1. Rėmo medžiaga: 1,5–2,0 mm SPCC šaltai valcuotas plienas / 6063-T5 aliuminio lydinys
2. Stalviršio medžiaga: pasirenkamas antistatinis HPL kompaktiškas laminatas arba antistatinė ugniai atspari plokštė
3. Paviršiaus varža: 10⁶–10⁹Ω
4. Įžeminimo varža: ≤1Ω
5. Statinė apkrova: ≥100kg/㎡
6. Veikimo režimas: fiksuotas / elektra reguliuojamas aukštis, pasirenkamas
7. Laidų konstrukcija: nepriklausomas stiprios ir silpnos srovės izoliacijos kanalas
8. Tarnavimo laikas: daugiau nei 15 metų įprastomis darbo sąlygomis
